用matlab提取论文图片中曲线的数据

用matlab提取论文图片中曲线的数据？

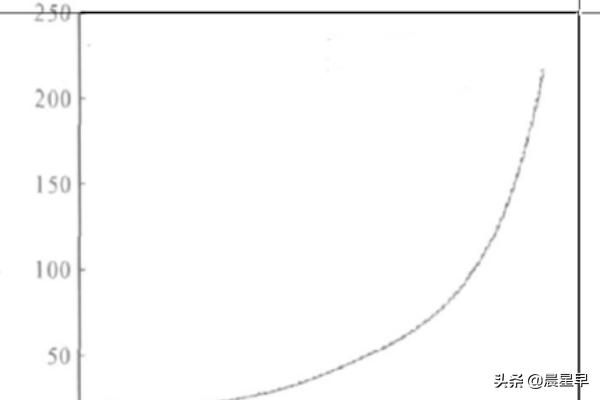

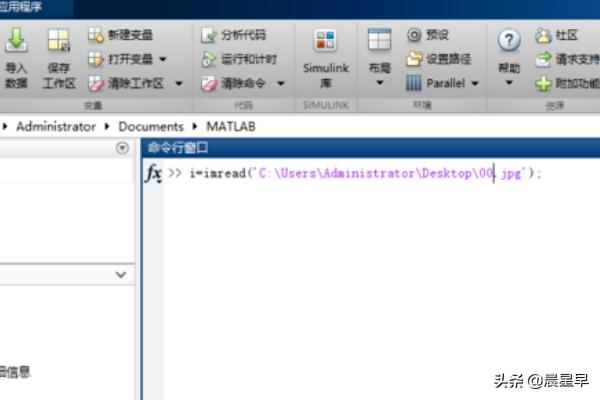

1、打开matlab，命令窗口输入：i=imread(C:\Users\Administrator\Desktop\00.jpg)%导入原始图片（这里以＊jpg格式图片为例，其它格式的话改一下就行）。

2、命令窗口输入：imshow(i)%显示图片。

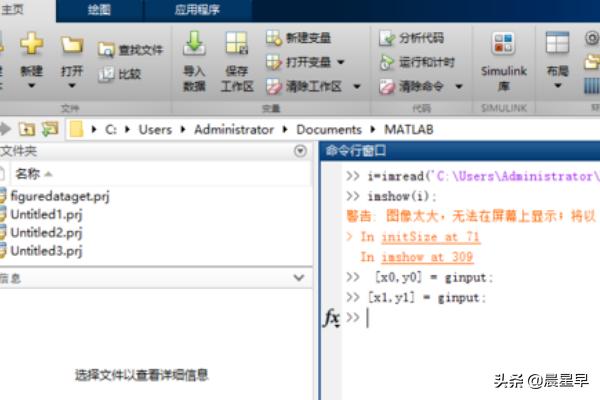

3、命令窗口输入：［x0,y0] = ginput 依次选择点后，按Enter键回车，％输入代码后，在导入图片中选择坐标轴上点（原点，x轴最大点，y轴最大点，（Xmax,Ymax）。

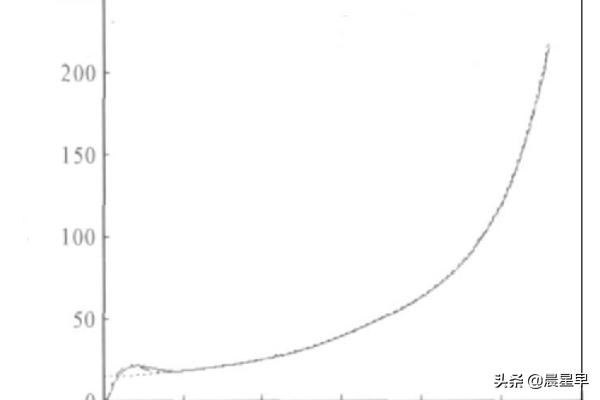

4、命令窗口输入：［x1,y1] = ginput如上步，沿曲线选择上若干点，回车。

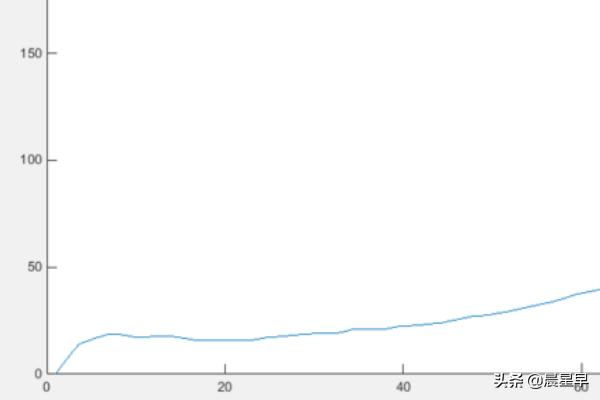

5、命令窗口输入：x1= (x1-min(x0))*120/(max(x0)-min(x0)) y1=(y1-max(y1))*250/(min(y0)-max(y0)) plot(x1,y1) axis()%得到所需的图线，如图。

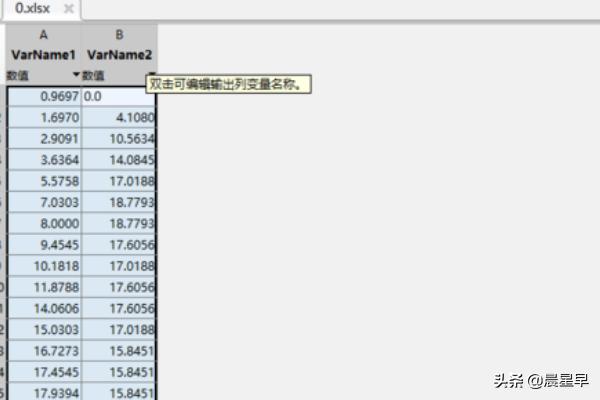

6、命令窗口输入：xlswrite(‘0.xlsx’，x1, A1:A71)；lswrite(‘0.xlsx’，y1, B1:B71)；把曲线数据导出到同一个表格。
